Роликовые опоры ОВС (самоподстраивающиеся)
Главная / Каталог / Автоматизация сварочных процессов / Роликовые опоры ОВС (самоподстраивающиеся)

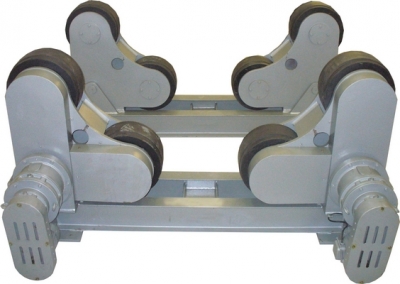

Роликовые опоры ОВС (самоподстраивающиеся)

  • Угол наклона роликовых пар автоматически подстраивается под диаметр обрабатываемого изделия.
  • Все 4 ролика являются приводными.
  • Материал роликов определяется заказчиком (полностью резировые, обрезиненные, полностью металлические, каучуковые, металлические с резиновым покрытием).
  • Плавная регулировка встроенным преобразователем обеспечивает широкий диапазон скоростей вращения, высокую точность и большой стартовый момент.
  • Пульт управления прост и надежен. Специальные интерфейсы расположены в электрическом шкафу, который осуществляет связь с управлением сварочной колонны.
  • Существует возможность включения нескольких приводных опор от одного пульта д/у. Количество включаемых опор определяет Заказчик.
  • Применяются для сварки сосудов переменного димаметра или в тех случаях, когда нужна быстрая перенастройка.

    • Самонастраивающиеся роликовые опоры ОВССамонастраивающиеся роликовые опоры ОВС различной грузоподъёмности предназначены для установки и вращения цилиндрических изделий (нефтяные резервуары, цистерны, котлы) различных диаметров со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. Установка расстояния между роликами ОВС под требуемый диаметр свариваемого изделия происходит автоматически (в соответствии с техническими параметрами).
    С помощью роликовых опор марки ОВС можно производить автоматическую сварку внешних и внутренних кольцевых швов изделий, а также наплавку внешних и внутренних поверхностей, дополнительно используя сварочные колонны или другие механические приспособления.
    Основные технические параметры опор марки ОВС (в комплекте с блоком управления) приведены ниже:

    Наименование параметра ОВС-5 ОВС-10 ОВС-20 ОВС-30 ОВС-40 ОВС-50 ОВС-60 ОВС-80 ОВС-100
    Грузоподъёмность, тн 5 10 20 30 40 50 60 80 100
    Скорость вращения, мм/мин 100...1000
    Диапазон диаметров изделий, мм 500...4500 900...5200 1000...7800
    Напряжение питания, В 3 x 380
    Потребляемая мощность, кВт 2 x 0,18 2 x 0,37 2 x 0,75 2 x 1,1
    Габаритные размеры приводной опоры (длина х ширина х высота), мм 1800
    x 915
    x 939    		 1800
    x 967
    x 939    		 1800
    x 1050
    x 959    		 1800
    x 1050
    x 979    		 2252
    x 1067
    x 1110    		 2252
    x 1067
    x 1130    		 2252
    x 1275
    x 1130    		 3130
    x 1520
    x 1556    		 3130
    x 1520
    x 1556
    Габаритные размеры неприводной опоры (длина х ширина х высота), мм 1800
    x 480
    x 939    		 1800
    x 534
    x 939    		 1800
    x 550
    x 959    		 1800
    x 550
    x 979    		 2252
    x 590
    x 1110    		 2252
    x 590
    x 1130    		 2252
    x 590
    x 1130    		 3130
    x 860
    x 1556    		 3130
    x 860
    x 1556
    Размеры резинового ролика, мм 350
    x 118*    		 350 x 120 425 x 120 500 x 120
    Размеры стального ролика, мм - 2 x 340 x 25 2 x 415 x 40 2 x 490 x 70
    Масса, кг 1300 1410 1750 1800 2830 2900 3065 4500 7100

    Комплекс ОВС состоит из двух роликовых опор: приводной и неприводной. ОВС обязательно поставляется в комплекте со шкафом управления. Кабель управления, соединяющий шкаф управления и ОВС, является неотъемлемой частью ОВС. Настоятельно рекомендуется использовать промышленно изготовленный кабель управления.
    По заказу потребителя, опоры комплектуется дополнительными запасными, монтажными частями и принадлежностями.

    Применение:


    Комбинированное исполнение (самоподстраивающиеся опоры со ступенчатой регулировкой на рельсовом пути):

    Опорный вращатель ОВС может комплектоваться роликами с различным типами покрытий.

    Возможная комплектация сварочного центра:

  • сварочная колонна;

    • Сварочное оборудование: По Вашему техническому заданию наши специалисты подберут необходимый комплект сварочного оборудования отечественного производства или импортные аналоги:

  • источники питания;
  • автоматы сварочные;
  • системы слежения;
  • системы флюсосбора;
