Головка сварочная АДФ-1250

Сварочная головка на базе автомата АДФ-1250 предназначена для использования в качестве подвесной головки на колоннах, сварочных порталах, в том числе для сварки и наплавки кольцевых и поворотных швов внутри обечаек.

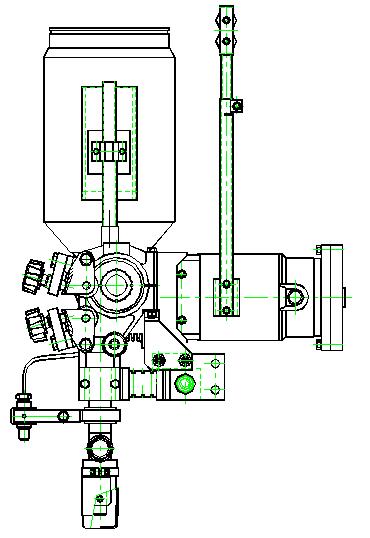

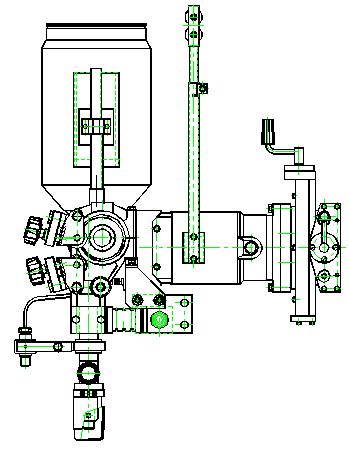

Варианты сварочных головок на базе АДФ-1250

Сварочная головка для дуговой сварки плавящимся электродом сварочного автомата АДФ-1250, с естественным охлаждением токопроводящей части сварочной головки и сопла, с плавным регулированием скорости подачи электродной проволоки, предназначена для комплектации сварочного оборудования, используемого для автоматической однослойной и многослойной сварки под флюсом на постоянном токе прямолинейных стыковых и угловых швов, швов в "тавр" и стыковых швов с разделкой и без разделки кромок.  Сварка  осуществляется  стальной  электродной  проволокой.

Сварочная головка для дуговой сварки плавящимся электродом сварочного автомата АДФ-1250, с естественным охлаждением токопроводящей части сварочной головки и сопла, с плавным регулированием скорости подачи электродной проволоки, предназначена для комплектации сварочного оборудования, используемого для автоматической однослойной и многослойной сварки под флюсом на постоянном токе прямолинейных стыковых и угловых швов, швов в "тавр" и стыковых швов с разделкой и без разделки кромок.  Сварка  осуществляется  стальной  электродной  проволокой.

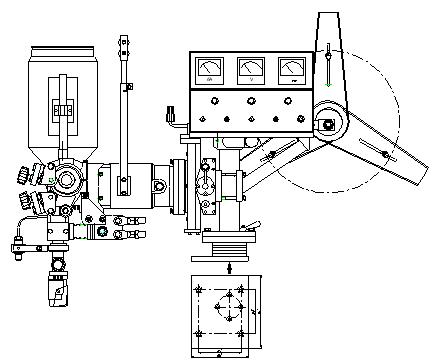

Сварочная головка АДФ-1250 для установки на механизированные кресты, сварочные порталы, колонны.

В комплект головки входит мотор – редуктор, правильно подающее устройство и токоподвод, стойка с направляющими роликами под проволоку, измерительный шунт, флюсбункер.

Крепится 4 болтами через отверстия в поворотом устройстве.

Головки на базе АДФ-1250 могут комплектоваться блоками управления БУ-20 и БУ-1250:

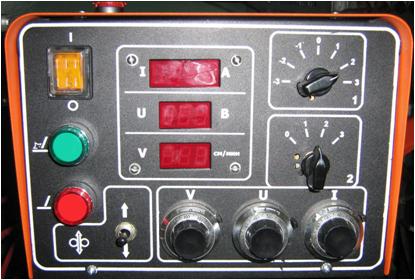

Блок управления БУ-20

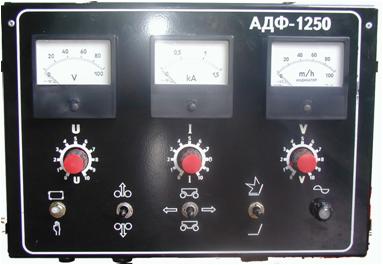

Блок управления БУ-1250

Токоподводы

- «цельный» токоподвод диаметром 20 мм (для проволоки диаметром от 2 до 4 мм) длиной 180 мм без наконечника;
- «составной» токоподвод диаметром 20 мм, токоподвод (L=180мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм) без наконечника;
- «цельный» токоподвод диаметром 35 мм;
(для проволоки диаметром от 2 до 5 мм) длиной 220 мм без наконечника;
- «цельный» токоподвод диаметром 35 мм;
(для проволоки диаметром от 2 до 5 мм) длиной 270 мм без наконечника;
- «составной» токоподвод диаметром 35мм, токоподвод(L=220мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм);
- «составной» токоподвод диаметром 35мм, токоподвод (L=270мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм);

Скачать документацию на сварочную головку АДФ-1250

Паспорт АДФ-1250
