Сварочный автомат А–1698 (двухголовочный)
Сварочные автоматы А-1698 предназначены для автоматической сварки прямолинейных угловых швов (тавровых соединений) в нижнем положении катетом 5-8 мм в среде углекислого газа или под слоем флюса.
В комплект поставки автомата А-1698 входят: два автомата - левого и правого исполнения (для одновременной сварки с двух сторон), состоящие из тракторов, шкафов управления и кабелей.
Электрическая схема автомата А-1698 питается непосредственно от сварочного напряжения величиной не более 40В.
Автоматы поставляются без сварочных источников или с источниками по заказу потребителя.
|

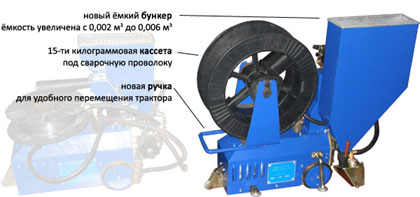

Наименование параметров
|
A-1698
стандартный |
A-1698
спец заказ |
|
Емкость флюсов бункера, не менее
|
0,002м3
|
0,006м3
|
|
Масса автомата с полной кассетой и флюсоаппаратурой
|
22кг
|
31кг
|
|
Масса электродной проволоки в кассете, не менее, кг
|
5кг
|
15кг
|
Автоматы можно использовать и для других целей: прямолинейной сварки полотнищ, в составе других изделий. Они обеспечивают многократное повышение производительности труда при сварке прямолинейных угловых швов (тавровых соединений).
Основные узлы полуавтомата:
Исполнительным механизмом в сварочных автоматах А-1698 служит малогабаритный трактор, на котором размещается кассета со сварочной проволокой. При перемещении трактора одновременно подается проволока и выполняется сварка. Слежение за стенкой привариваемого профиля производится автоматически за счет обкатки по этой поверхности двух роликов от автомата, которые выставлены с определенным углом атаки, и таким образом обеспечивается точная подача сварочной проволоки в угол соединения.
Трактор снабжен одним электродвигателем типа Д90С, который приводит в движение оба рабочих механизма – перемещение трактора и подачи электродной проволоки. Вращение приводных колес трактора обеспечивается сменными шестернями через червячную пару. Применение одного электродвигателя обеспечивает малые габариты трактора.
Автомат снабжен двумя типами мундштуков (с центральной и боковой газовой защитой) для сварки в среде защитного газа и одним мундштуком для сварки под слоем флюса. Положение мундштуков относительно шва регулируется корректором.
Технические характеристики сварочного автомата А-1698:
|
Наименование параметров
|
Значение
|
|
Диапазон сварочных токов
|
200…315 А
|
|
Диаметр электродной проволоки
|
1,2…1,6 мм
|
|
Скорость подачи электродной проволоки
|
4…9,5 м/мин
|
|
Габаритные размеры трактора
|
235х290х420 мм
|
|
Масса трактора (без электродной проволоки и флюса бункера)
|
16 кг
|
|
Скорость перемещения автомата
|
0,25-0,9 м/мин
|
|
Расход защитного газа при давлении 2 кгс/см3
|
12-30 л/мин
|
|
Емкость флюсов бункера, не менее
|
0,002 м3
|
|
Масса автомата с полной кассетой и флюсоаппаратурой
|
22 кг
|
|
Габаритные размеры (без катушки и флюсобункера)
|
230-3,0 х 422-4,0 х 295-3,5
|
|
Масса автомата без электродной проволоки и флюсоаппаратуры, кг
|
16±0,5
|
|
Масса с полной кассетой и флюсоаппаратурой, кг
|
22±0,5
|
|
Масса электродной проволоки в кассете, не менее, кг
|
5
|
|
Габаритные размеры шкафа управления, не менее
|
176х390х275
|
|
Масса шкафа управления, не более
|
8,5
|
|
% коэффициент применяемости, не менее
|
45
|
|
н.ч. удельная технологическая себестоимость, не более
|
600
|
