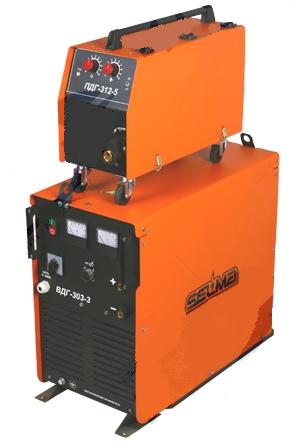

Полуавтомат ПДГ-312-5 с ВДГ-303-3
Полуавтомат сварочный ПДГ-312-5 с выпрямителем ВДГ-303-3 – комплектный полуавтомат производится группой компаний ИТС на заводе «СЭЛМА»
ПДГ-312-5 с ВДГ-303-3 предназначен для полуавтоматической сварки с использованием плавящегося электрода в среде защитных газов. В качестве плавящегося электрода в этом полуавтомате используется сварочная проволока сплошного сечения и порошковая проволока.
Технические характеристики комплектного сварочного полуавтомата ПДГ-312-5 с выпрямителем ВДГ-303-3 складываются из технических характеристик составных устройств.
Технические характеристики ПДГ-312-5
Технические характеристики ВДГ-303-3
Описание подающего механизма ПДГ-312-5
Подающий механизм закрытого типа.
Внутри ПДГ-312-5 установлен 2-х роликовый редукторный привод, кассета для сварочной проволоки, тормозное устройство, плата управления и электромагнитный клапан. Управление сварочными параметрами осуществляется аналоговым управлением на резисторах.
ПДГ-312-5 используется в полуавтоматической сварке. Для работы ПДГ-312-5 необходимо подключение к сварочному источнику достаточной мощности, способного выдавать жесткую или комбинированную вольт – амперную характеристику. Для комплектации подойдут сварочные источники ВД-306ДК, ВД-506ДК, ВС-300, ВДГ-303, ВДГ-401, ВДУ-506С.
ПДГ-312-5 имеет легкий вес и компактное исполнение. Аппараты этой серии способны работать со сплошной и порошковой сварочной проволокой 0,8мм-1,6мм на катушках в 5кг или 15кг.
Описание Сварочного источника ВДГ-303-3
Стандартный сварочный источник. ВДГ-303-3 используется для комплектации с подающим механизмом ПДГ-312-5. Этот источник обладает высокой степень изоляции, стабиольными вольт-амперными характеристиками. ВДГ-303-3 выдает номинальное напряжение в 325А.
Отличительные особенности сварочного полуавтомата ПДГ-312-5 с ВДГ-303-3.
- Плавная регулировка выходного напряжения сварочного источника, а также скорости подачи электродной проволоки с подающего механизма.
- Полуавтомат сварочный имеет плавную регулировку и стабилизацию напряжения. По напряжению регулируется подача проволоки. Используется система обратной связи на двигателе ПДГ-312-5 от ВДГ-303-3.
- Подающие ролики используют систему зубчатого зацепление.
- ПДГ-312-5 и ВДГ-303-3 могут работать на расстоянии 30м друг от друга. Максимальная длинна обычной горелки 5м.
- Автоматическое управление газовым трактом, сварочным источником и подающим механизмом посредством кнопки на горелке.
- Наличие розетки 36В для питания подогревателя газа. Сварочный полуавтомат имеет устройство фиксации наличия газа в баллоне. Предпусковая и окончательная продувка газа.
- Все кабели и разъёмы универсальны и имеют систему быстрого крепления.
- Режимы сварки: «длинные швы», «короткие швы», совместим с режимами мягкого старта и растяжкой дуги.
Опции доступные для полуавтомата ПДГ-312-5 с ВДГ-303-3
- Цифровое табло индикации тока и напряжения
- Подключение горелки с жидкостным охлаждением
- Установка 4х роликового механизма подачи проволоки
- Установка на турель.
Технические характеристики ПДГ-312-5 с ВДГ-303-3
| 1.Напряжение питающей сети, В | ВДГ – 303-3 | ПДГ-312-5 |
| 3x380 | ~27 | |
| 2. Частота питающей сети, Гц | 50 | - |
| 3. Номинальный сварочный ток, А (ПВ, %) | 315(60) | 315 |
| 4. Пределы регулирования сварочного тока, А | 40-325 | - |
| 5. Напряжение холостого хода, В, не более | 60 | - |
| 6. Мощность привода, Вт | - | 200 |
| 7. Скорость подачи электродной проволоки, м/ч | - | 70-930 |
| 8. Диаметр электродной проволоки, мм | - | 0.8-1.4 |
| 9. Количество ступеней регулирования рабочего напряжения | 3 | - |
| 10. Пределы регулировки рабочего напряжения, В | 16-40 | - |
| 11. Потребляемая мощность, кВА, не более | 21 | - |
| 12. Масса, кг, не более | 200 | 12 |
| 13. Габаритные размеры, мм, длина, ширина, высота, не более | 735x605x750 | 225x650x400 |
Комплект поставки ПДГ-312-5 с ВДГ-303-3
| Наименование | К-во | Примечание |
| Выпрямитель ВДГ-303-3 | 1 | без сетевого кабеля |
| Подающий механизм ПДГ-312-5 | 1 | |
| Вилка 2РМД24КПН10Ш5В1 | 1 | ЗИП |
| Розетка 2РМД24КПН10Г5В1 | 1 | ЗИП |
| Вставка ВМ-300 | 3 | ЗИП |
| Паспорта ПДГ-312-4 и ВДГ-303-3 | 2 |
Спецификация комплектного полуавтомата
