Установки для подготовки кромки

Установки для подготовки кромки Станки D.L.Ricci серии Clamshell с наружным базированием.
Эти станки представляют собой разъемное кольцо с вращающейся планшайбой, которое устанавливается на наружную поверхность трубы. Они могут быть установлены не только на свободный торец, но и непосредственно на действующий трубопровод. Таким образом, эти станки можно использовать также для вырезки дефектных участков трубопроводов.

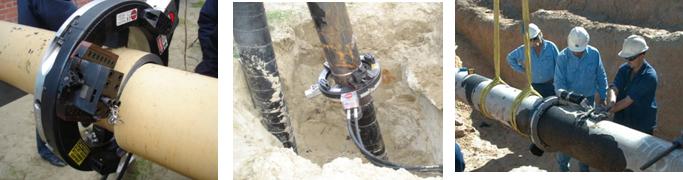

Компактные переносные станки D.L.Ricci и H&S для подготовки к монтажу и ремонта трубопроводов Станки D.L.Ricci и H&S разработаны специально для резки труб и подготовки кромок под сварку в полевых условиях. Станки D.L.Ricci серии Clamshell с наружным базированием.
Эти станки представляют собой разъемное кольцо с вращающейся планшайбой, которое устанавливается на наружную поверхность трубы. Они могут быть установлены не только на свободный торец, но и непосредственно на действующий трубопровод. Таким образом, эти станки можно использовать также для вырезки дефектных участков трубопроводов.
Выполняемые операции:

  • механическая резка труб
  • формирование фаски (любого профиля)
  • внутренняя расточка (цилиндрическая и коническая)
  • обработка наружной поверхности «на проход»
  • компенсация овальности труб при обработке
  • обработка фланцев.

    • Преимущества:

  • не образуется зона термического влияния при обработке
  • получаемая фаска в точности соответствует профилю режущего инструмента
  • возможность выполнения различных видов операций с помощью дополнительной оснастки
  • взаимозаменяемость оснастки между различными моделями станков
  • возможность применения различных типов приводов
  • наилучшие массогабаритные характеристики станков
  • широкий модельный ряд станков для подбора оптимального комплекта оборудования
  • требуют минимальный прямолинейный участок (до 215 мм) для установки, что позволяет обрабатывать отводы и тройники.

    • Технические характеристики:

  • диаметры обрабатываемых труб:


    • 1.Серия NB Clamshell от 48 до 1092 мм,
    2.Серия MS Clamshell от 104 до 1220 мм,
    3.Серия HD Clamshell от 406 до 2794 мм,

  • толщина обрабатываемых труб до 100 мм
  • обрабатываемый материал – различные марки сталей (класс прочности до Х100)

    • Источники питания:

  • электропривод (для обработки труб диаметром до 325 мм)
  • напряжение 110/220 в; мощность 1,8 кВт
  • пневмопривод (для всех моделей станков)
  • давление 6,5 бар; расход 2,8 м3/мин
  • гидропривод (для всех моделей станков)

    • Электрогидростанция:

  • напряжение 380 В
  • мощность 7,45 кВт
  • масса 545 кг
  • тип масла ISO 32

    • Бензогидростанция:

  • мощность 13,2 кВт
  • бензин АИ 92
  • масса 112 кг
  • тип масла ISO 32
    • Ориентировочное время монтажа и скорость резки
    Наружный диаметр трубы, мм Модель станка Примерное время монтажа станка, мин. Время реза трубы с толщиной стенки 15 мм, мин. (привод гидравлический)
    1420 HD 57 25 ÷ 35 25,9
    1220
    1020 MS 42 20 ÷ 30 17,2
    920
    820 MS 36 15 ÷ 25 14,9
    720
    630 NB 26 10 ÷ 15 11,2
    530
    426 NB 18 10 ÷ 15 8,3
    325
    273 NB10 5 ÷ 10 5,9
    219
    168
    159
    114

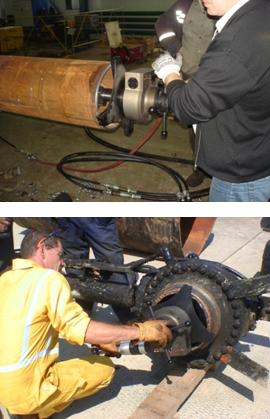

    Эти станки предназначены для формирования фаски и торцовки труб. Установка станков H&S производится по внутреннему диаметру трубы. С помощью дополнительных приспособлений они могут быть установлены на тройниках и отводах без прямолинейных участков.
    Выполняемые операции:

  • торцовка труб,
  • формирование фаски любого профиля,
  • обработка фланцев.

    • Преимущества:

  • быстрота установки на трубе,
  • возможность за одну операцию изготовить фаску сложного профиля,
  • взаимозаменяемость оснастки для различных моделей станков,
  • минимальные массогабаритные характеристики.

    • Технические характеристики:

  • диаметр обрабатываемых труб: от 12,5 до 762 мм,
  • толщина обрабатываемых труб: до 40 мм,
  • материал обрабатываемых труб: стали любого класса прочности.

    • Источники питания:

  • пневмопривод,
  • давление 6,1 бар; расход 1,9 м3/мин.; мощность 2,2 кВт,
  • электропривод,
  • напряжение 120/220 В; сила тока 6,0 А; мощность 1,1 кВт


    • Станки D.L.Ricci имеют все необходимые сертификаты и разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение данного оборудования на опасных производственных объектах.
