Сварочный центр на базе колонны

 Сварочный центр на базе колонны


Сварочные колонны марки КС предназначены для крепления и перемещения головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом или в среде защитных газов, а также для сварки продольных швов.
Колонны могут применяться в сборочно-сварочных цехах и на участках производства для автоматической дуговой сварки при изготовлении корпусных, балочных, цилиндрических и других металлоконструкций.
Сварочные колонны подразделяются по грузоподъемности на легкие (до 120 кг), тяжелые (до 500 кг) и супер тяжелые (до 800 кг) в зависимости от веса размещаемого на консоли сварочного оборудования. Кроме сварки с помощью устанавливаемых на концах горизонтальной балки одной или нескольких головок можно осуществлять наплавку, резку и другие технологические работы.
Размеры сварочных колонн могут варьироваться от 2х2 до 10х10 метров.
В штатный комплект поставки сварочной колонны входят гибкие кабельные каналы (гусеницы), шкаф управления с пультом д/у.
Возможная дополнительная комплектация сварочной колонны:

  • электрический поворот колонны относительно рельсового пути
  • электрическое перемещение колонны по рельсовому пути
  • кресло оператора на консоли
  • площадка для установки источника на колонне
  • лестница для обслуживания
  • система рециркуляции флюса

Процесс сварки кольцевых и продольных швов резервуаров, цистерн и подобных изделий требует специального оборудования.

По Вашему техническому заданию наша компания может предложить комплексное решение:

  • разработать технологический цикл;
  • спроектировать, изготовить и поставить весь технологический комплекс, состоящий из сварочной колонны, необходимых позиционеров (роликовых опор , ОВА и ОВС, манипуляторов МС и ДМС), а также комплекта сварочного оборудования (источники для автоматической/полуавтоматической сварки, сварочные автоматы) с системой слежения, позиционирования, системой флюсооборота и т.д.;
  • подобратьсварочные материалы и отработать процедуру сварки;
  • сдать весь комплекс «под ключ»;

Наша компания самостоятельно осуществляет шеф-монтаж, пуско-наладку, обучение персонала, отработку технологии, гарантийное и послегарантийное обслуживание всего предлагаемого оборудования.

СОСТАВ ОБОРУДОВАНИЯ, ПРИНЦИП РАБОТЫ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Колонна состоит из вертикальной стойки (включая механизм подъёма, каретку, противовес, противоаварийное устройство, опорно-поворотное устройство (механизированное или ручное) и устройство блокировки поворота (ручное или пневматическое)), тележки-шасси (ручной или механизированной), горизонтальной балки и других частей. Каждая составная часть является типовой для данного оборудования. Основные части конструкции – вертикальная стойка и горизонтальная балка, комплектация колонны остальными частями осуществляется по выбору заказчика.

Колонна может поворачиваться около вертикальной оси на 180° в обоих направлениях. Поворот может быть ручным или механизированным (с помощью электропривода) – по требованию заказчика. Также возможна поставка без опорно-поворотного устройства.

Возможна совместная работа колонны со сварочными опорными вращателями и манипуляторами при сварке внутренних и внешних продольных швов, сварке кольцевых швов цилиндрических деталей, при этом управление всем механическим комплексом производится с рабочего места сварщика (индивидуальное проектирование по ТЗ).

Пульт управления колонной позволяет управлять перемещением и поворотом колонны, движением рабочего инструмента путём подъёма и перемещения горизонтальной балки.





Возможные варианты сварочной колонны*

Возможные варианты доп. устройств



1,5

2

2,5

3

4

5

6

7

8

Поворот стойки

Тележка

Консоль

<2м

Эл.

Руч.

Эл.

Руч.

Эл.

Руч.

1,5

+

+



























2

+

+

+

+

+









+

+

+

+





2,5



+

+

+

+

+







3



+

+

+

+

+

+





+

+

+

+

+

+

4





+

+

+

+

+

+



5







+

+

+

+

+

+

+

+

+

+

+

+

6









+

+

+

+

+

7











+

+

+

+

+

+

+

+

+

+

 8





















Возможна комплектация с дополнительной выдвижной балкой – консолью, грузоподъемностью 50 кг.

На конце горизонтальной балки также может быть установлено место работы оператора, соответствующее нормам безопасности.По желанию заказчика возможны варианты исполнения с грузоподъемностью до 500 кг и до 800 кг. На колоннах с грузоподъемностью 500 кг и 800 кг нормирован прогиб под действием собственного веса – 2 мм/м.





Название параметра

Значение

Скорость перемещения горизонтальной балки, м/мин

0,15-2,5

Скорость подъема/спуска горизонтальной балки, м/мин

0,68

Угол поворота вертикальной колонны, град

± 180

Скорость поворота вокруг оси, об/мин

0,07-0,75

Напряжение, В

3 x 380

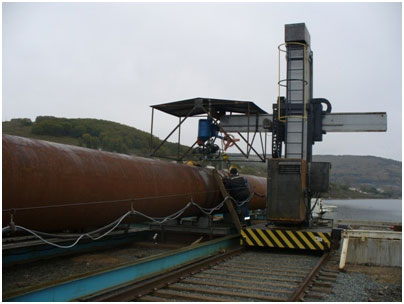

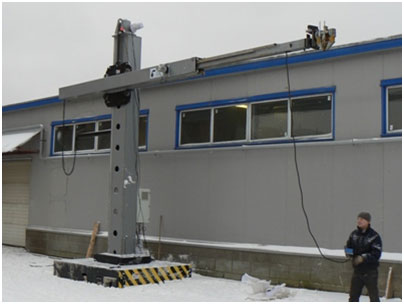

Сварочная колонна 3х3 с головкой ГДФ-1250 С1:                                      Сварочная колонна 4х4+2 с консолью г/п 50 кг:
Сварочная колонна 3х3 с головкой ГДФ-1250 С1Сварочная колонна 4х4+2 с консолью г/п 50 кг

Дополнительное оборудование для комплектации сварочного центра:

Манипуляторы и позиционеры сварочные:

  • опоры роликовые самоподстраивающиеся ОВС;
  • опоры роликовые со ступенчатым регулированием ОВР;
  • опоры роликовые регулируемые с антидрейфом ОВА;
  • сварочные сборочные столы СС;
  • сварочные позиционеры малой грузоподъемности МСМ (до 100 кг);
  • сварочные позиционеры большой грузоподъемности МС (от 500 кг);
  • сварочный позиционер двухстоечный ДМС;

Сварочное оборудование:

По Вашему техническому заданию наши специалисты подберут необходимый комплект сварочного оборудования отечественного производства или импортные аналоги:

  • источники питания;
  • автоматы сварочные;
  • системы слежения;
  • системы флюсосбора;
