Подающий механизм ПДГО-510Т

Подающий механизм ПДГО-510Т

(с платой обратной связи по напряжению на двигатель и напряжению на дуге и приборов)

Подающий механизм ПДГО-510Т Подающий механизм ПДГО-510Т полузакрытого типа. ПДГО-510Т предназначен для работы с выпрямителями типа ВД-506ДК. Внутри подающего механизма установлен 4-х роликовый редукторный привод CWF 5110, электромагнитный клапан, плата управления сварочным циклом, плата обратной связи по напряжению на двигателе подачи сварочной проволоки и газовый тракт. Внутри корпуса подающего механизма установлены регулировочные резисторы для регулировки времени продувки газа до и после сварки, вылета сварочной проволоки. Органы управления сварочным режимом расположены на лицевой панели (резисторы регулировки скорости подачи сварочной проволоки и напряжения на дуге).
 В отличие от подающего механизма ПДГО-510 на лицевой панели установлен вольтметр измерения напряжения на двигателе подачи проволоки и на дуге, разъем для подключения обратного провода. Переключение этого измерения осуществляется специальным тумблером. Стыковка подающего механизма с выпрямителем типа ДК производится напрямую, без блока БП-01, что также отличает его от ПДГО-510. На плате управления установлены регулировочные резисторы для выставления диапазона скорости подачи проволоки (максимального и минимального значений). На лицевой панели установлен дополнительный (по отношению к ПДГО-510) разъем для подключения проводов управления сварочными режимами непосредственно с горелки и провода обратной связи (последнее представляет собой провод между изделием и подающим механизмом). Дополнительный разъем используется при работе со специальной горелкой (аналог Innershild FSAU350) и самозащитной порошковой проволокой типа NR-206,207 со специальной сварочной горелкой. Он используется также при сварке проволокой сплошного сечения на значительном удалении (более 25 м) источника от подающего механизма со стандартной сварочной горелкой с евроразъемом. Подающий механизм обеспечивает таким образом работу как со специальной горелкой для сварки самозащитной проволокой (в этом случае подключается дополнительный разъем и провод обратной связи), так и стандартной сварочной горелкой с евроразъемом. Платы управления обеспечивает в отличие от других механизмов, стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма. Обеспечивается также обратная связь по напряжению на дуге (с использованием выпрямителей типа ВД-306ДК, ВД-506ДК).Снаружи на отдельном кронштейне расположена кассета и тормозное устройство. Механизм подачи может быть использован при работе непосредственно с полной бухтой электродной проволоки, уложенной на разматывающее устройство. Стыковочный узел с горелкой может быть двух видов: с евроразъемом или втычным соединением, что позволяет свободно работать с любым типом современных горелок.

Подающий механизм ПДГО-510 обеспечивает:

  • Возможность подключения провода обратной связи по напряжению на дуге к подающему механизму, что обеспечивает сварку на расстояниях от источника питания до подаюшего механизма 80-100м и возможность работы с разматывающего механизма (при работе с источниками питания типа ВД-306 ДК, 506 ДК);
  • Возможность регулировки диапазона скоростей подачи сварочной проволоки (установление минимальных и максимальных значений);
  • Плавную регулировку и стабилизацию скорости подачи сварочной проволоки, включая сварку в сложных пространственных положениях и при значительных изгибах шланга горелки;
  • Возможность сварки самозащитной порошковой проволокой типовNR-206,207 и др. с выпрямителями ВД-306ДК, ВД-506ДК.Является альтернативой подающему механизму LN-23Р фирмы «ЛИНКОЛЬН ЭЛЕКТРИК»;
  • Возможность сварки сплошной, порошковой и алюминиевой проволоками в защитных газах с выпрямителями ВД-306ДК, ВД-506ДК;
  • Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке;
  • Изменение параметров сварочного режима (тока сварочной дуги) в процессе сварки с применением специальных сварочных горелок
  • Регулировку вылета сварочной проволоки, времени продувки защитного газа до и после сварки, времени выключения источника после прекращения подачи проволоки.
  • Плата управления имеет транзисторное управление, поэтому, ограничений на скорость подачи и диаметр сварочной проволоки не накладывается.
  • Технические характеристики подающего механизма ПДГО-510:

    Наименование параметра Значение
    Напряжение питающей сети, В ~36
    Диаметр электродной проволоки, мм
  • стальная
  • порошковая
  •
  • 1,2-2,0
  • 1,6-3,2
  • Скорость подачи электродной проволоки, мч 70-1100
    Мощность привода, Вт. 120
    Масса, кг 18
    Габариты, мм, не более 650х215х410
  • Использование 4-х роликового редукторного привода обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5м;
  • Применение новой платы управления, не имеющей аналогов в СНГ, обеспечивает обратные связи по сварочному току, напряжению на дуге и по напряжению на двигателе подающего механизма, что в свою очередь обеспечивает сварку при значительных удалении от источника питания, сварку в сложных пространственных положениях, в том числе при значительных изгибах шланга сварочной горелки, а также сварку самозащитной порошковой проволокой типов типовNR-206,207 и др. с выпрямителями ВД-306ДК, ВД-506ДК;
  • Применение 15 кг еврокассеты сварочной проволоки;
  • Зубчатое зацепление подающего и прижимного роликов.

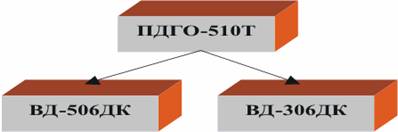

  • Схема подключения подающего механизма ПДГО-510:
